Fachwissen | Aus der Praxis

Fenstergriffe - das sollten Sie wissen

Mit einem Fenstergriff bedienen Sie Ihr Fenster - das ist nichts Neues. Doch was machen Sie, wenn Ihr Griff defekt ist? Was ist zu beachten und wie lässt sich ein Fenstergriff austauschen?

Wir haben die wichtigsten Informationen für Sie zusammengefasst:

Fenstergriffe - Allgemeine Informationen

Bei einem Fenstergriffen handelt es sich um ein Bedienelement, durch dessen Betätigung sich Fenster Öffnen, Kippen und Schließen lassen.

Positionen, in der sich ein Griff befinden kann:

DK: Dreh-Kipp-Fenster, KvD: Kipp-vor-Dreh-Fenster, D: Dreh-Fenster DK: Dreh-Kipp-Fenster, KvD: Kipp-vor-Dreh-Fenster, D: Dreh-Fenster

Im Schüco Shop für Zubehör- und Ersatzteile erhalten Sie sowohl Aluminium- als auch Kunststoff-Fenstergriffe in unterschiedlichen Farbausprägungen. Zudem sind sowohl Steck-, als auch Getriebehandhebel bzw. Getriebegriffe erhältlich. Verfügbar sind sie für die Beschlagsarten Dreh-, Drehkipp-, Kipp-vor-Dreh- und Kippbeschläge, für unterschiedliche Schüco Beschlagssysteme sowie für EURO-Beschläge anderer Hersteller. Nähere Angaben dazu, für welches Fenstersystem und welche Beschlagsart sich der jeweilige Griff eignet, finden Sie in der Produktbeschreibung.

Griff und Kammergetriebe - Wie hängt das zusammen?

Die Funktion des Kammergetriebes besteht darin, die Bewegung des Fenstergriffs direkt auf die Riegelstange zu übertragen - somit wird die Drehbewegung, die durch Betätigung des Fenstergriffs entsteht, in eine geradlinige Bewegung umgewandelt und das Fenster wird geöffnet.

Kammergetriebe 23 mm  und 43 mm - Was bedeutet das?

Die jeweils beim Kammergetriebe mit angegebenen 23 mm bzw. 43 mm beziehen sich auf den Schraubabstand. Der Schraubabstand kann entweder 23 mm oder 43 mm betragen:





Wenn das Kammergetriebe einen Schraubabstand von 23 mm besitzt, eignet sich das Kammergetriebe ausschließlich für Schüco Steckgriffe mit Rosette, somit ist das Kammergetriebe ausschließlich für Schüco Griffe verwendbar. Bei Steckgriffen wird immer auch die für den Griff passende Rosette benötigt, diese dient als Griffaufnahme für Steckgriffe und wird am Kammergetriebe verschraubt. Bitte beachten Sie, dass der Vierkant, je nachdem ob es sich um einen Griff für Aluminium- oder Kunststoff-Fenster handelt, unterschiedliche Längen aufweist.

Wenn das Kammergetriebe einen Schraubabstand von 43 mm aufweist, ist das Kammergetriebe grundsätzlich für jeden Fenstergriff geeignet, der für einen Euro-Beschlag geeignet ist.

Schüco Kammergetriebe

Art.Nr. 1026 Sofort lieferbar
Royal S, AWS, AvanTec
25,33 *
Art.Nr. 1026-243033 Sofort lieferbar
DIN links verwendbar, Royal S, AWS, AvanTec
25,33 *
Art.Nr. 1026-243034 Sofort lieferbar
DIN rechts verwendbar, Royal S, AWS, AvanTec
25,33 *
Art.Nr. 1097 Sofort lieferbar
DIN links oder rechts verwendbar, SimplySmart
43,86 *
Art.Nr. 1097-277037 Sofort lieferbar
DIN links verwendbar, Royal S, AWS, AvanTec
43,86 *
Art.Nr. 1097-277038 Sofort lieferbar
DIN rechts verwendbar, Royal S, AWS, AvanTec
43,86 *

Schüco Griffe

Art.Nr. 0000-4300160 Sofort lieferbar
Anthrazit matt, 160 mm Lochabstand (5 Stück)
29,23 *
Art.Nr. 1019 Sofort lieferbar
DIN links und rechts verwendbar, abschließbar, Royal S, AWS und AvanTec
106,24 *
Art.Nr. 1020-234039 Sofort lieferbar
Naturton / Silberfarbig, DIN links und rechts verwendbar, abschließbar, Kipp-vor-Dreh, Royal S, A...
104,30 *
Art.Nr. 1004-25490400 Sofort lieferbar
Schüco Riegelstangenbeschlag & Schüco Beschlag 2000
84,80 *
Art.Nr. 1002-21455600 Sofort lieferbar
Fenstergriff Weiß – Schüco-Riegelstangenbeschlag/ Profilsystem Schnicks
25,33 *
Art.Nr. 1003-23423500 Sofort lieferbar
Schüco Riegelstangenbeschlag & Schüco Beschlag 2000 / Profilsystem Schnicks
16,56 *

Übersicht Baujahre Schüco Beschlagsserien

Aluminium

Serie (Beschlag) Zeitraum
ALLRAUM 1965-1973
ALLDOOR 1968-1975
ALLZWECK 1973-1981
Royal / Iskotherm 1973-1995
Royal S 1993-2009
AWS / ADS (Avantec , Simply Smart) 2007 - heute

Kunststoff

Serie (Beschlag) Zeitraum
Vartan bis 1989
Riegelstangenbeschlag 1990-1998
Beschlag 2000 1999
Systembeschlag 1998-2003
VarioTec 2002 - heute

Aufbau von Fenstergriffen

Sowohl bei Aluminium-Fenstergriffen als auch bei Kunststoff-Fenstergriffen gibt es Steckgriffe sowie Getriebegriffe. Der Unterschied besteht darin, dass bei Steckgriffen das Kammergetriebe nicht im Griff, sondern im Fensterbeschlag integriert ist. Bei Getriebegriffen ist das Kammergetriebe im Griff integriert, sodass die Drehbewegung durch den Kurventrieb auf den Beschlag übertragen wird.


Aufbau eines Kunststoff-Fenstergriffs (43mm)

1: Vierkant

2: Schraubführung

3: Abdeckkappe (dahinter liegen die Befestigungsschrauben)


Aufbau eines Getriebegriffs

1: Kurventrieb

2: Spreizdübel

3: Getriebegehäuse


Aufbau eines Steckgriffs

1: Vierkant

2: Rastbuchse

Welcher Griff ist der passende für mein Fenster?

1. Entnehmen Sie wichtige Informationen der Kaufrechnung: Sie finden auf Ihrer Kaufrechnung Angaben zum Fenstersystem, zum Material des Fensters (Aluminium/Kunststoff), der Beschlagsart sowie das Baujahr der Errichtung Ihres Fensters. Auch Angaben zur Farbe erhalten Sie auf der Kaufrechnung.

Übersicht RAL-Farben:

RAL 7001: Silbergrau

RAL 9005: Tiefschwarz

RAL 8019: Braun

RAL 9010: Reinweiß

RAL 9016: Verkehrsweiß

EV1: Silberfarbig

INOX: Edelstahl

2. Entnehmen Sie wichtige Informationen der Artikelbeschreibung: In der Artikelbeschreibung des jeweiligen Griffs finden Sie im Schüco Zubehör- und Ersatzteilshop Angaben dazu,  für welche Baujahre und für welche Serien sich der Griff eignet.

3. Identifizieren Sie die Öffnungsrichtung Ihres Fensters: Handelt es sich bei Ihrem Fenster um ein DIN-Links oder DIN-Rechts Fenster? Befindet sich der Fenstergriff rechts am Fenster, handelt es sich um ein DIN-Links Fenster, befindet sich der Fenstergriff links, handelt es sich um ein DIN-Rechts-Fenster:


Zusätzlich erhalten Sie in diesem Video-Tutorial weitere allgemeine Tipps zur Identifikation des passenden Schüco  > Ersatzteils


Bei weiteren Fragen zur Identifikation können Sie sich an die kostenlose Schüco Hotline (Tel.: 0800-400-4007) oder das Kontaktformular ausfüllen.

Fenstergriff austauschen - so geht's

Sie möchten Ihren Fenstergriff austauschen oder Ihren herkömmlichen Griff gegen einen abschließbaren austauschen? Ihr Griff klemmt, wackelt, sitzt locker, rastet nicht mehr richtig ein oder ist abgebrochen? In diesem Fall sollten Sie Ihren Griff zunächst abmontieren und ggf. durch einen neuen Griff ersetzen. In unseren praktischen Video-Tutorials zeigen wir Ihnen, Schritt-für-Schritt, wie es geht.

Tipps vom Profi: Schüco Aluminium-Steckgriff austauschen



Abschließbaren Schüco Fenstergriff selbst montieren



Zusätzlich stehen Ihnen auch unsere praktischen Schritt-für-Schritt-Anleitungen zum Download zur Verfügung:

Kunststoff-Fenstergriff austauschen: Schritt-für-Schritt-Anleitung downloaden

Aluminium-Steckgriff austauschen: Schritt-für-Schritt-Anleitung downloaden

Funktion & Vorteile - Abschließbare Fenstergriffe

Wussten Sie, dass rund 40% der Einbrecher über die Fenster in das Haus gelangen? Durch den Austausch des herkömmlichen Griffs durch einen abschließbaren, wird es dem Einbrecher erschwert, durch die Fenster ins Haus zu gelangen.

Abschließbare Fenstergriffe sind zwar genauso aufgebaut wie "gewöhnliche" Fenstergriffe, allerdings besitzen sie zusätzlich die Funktion des Abschließens durch ein im Griff integriertes Zylinderschloss. Es gibt abschließbare Fenstergriffe, die im abgeschlossenen Zustand den Beschlag blockieren und somit verhindern, dass bei einem abgeschlossenen Griff der Beschlag in eine andere Stellung gedreht werden kann. Es gibt allerdings auch abschließbare Fenstergriffe, die im abgeschlossenen Zustand nicht den Beschlag blockieren, sondern die Funktion des Drehens außer Kraft setzen. Zusätzlich gibt es Griffe, die nur in der Verschlussstellung abschließbar sind, darüber hinaus gibt es auch Griffe, die zusätzlich in der Kippstellung abschließbar sind, sodass niemand von außen an den Griff gelangen kann, um das Fenster zu öffnen. Die jeweiligen Angaben, um was für einen Griff es sich handelt, finden Sie in der Artikelbeschreibung des Produkts.

Fenstergriffe die mit einem Schloss ausgestattet sind bieten häufig nicht nur ein Mehr an Einbruchhemmung, sondern können auch als Kindersicherung dienen.

Wichtig: Sie benötigen bei abschließbaren Aluminium-Fenstergriffen häufig häufig zusätzlich zum Griff auch die passende RC*-Rosette. Für Kunststoff-Fenstergriffe benötigen Sie keine neue Rosette.

*RC = Resistance Class

Vorteile

In Wohngebieten gibt ein Einbrecher schon nach 60 Sekunden auf, wenn er nicht erfolgreich ist. Der Grund ist logisch: Je mehr Zeit vergeht, desto höher ist die Gefahr, erwischt zu werden. Abschließbare Fenstergriffe zielen darauf ab, dass der Einbrecher nach einer gewissen Zeit ohne Erfolg aufgibt. Wenn Sie abschließbare Fenstergriffe an leicht zu erreichenden Fenstern wie zum Beispiel im Erdgeschoss anbringen, dann wird es dem Einbrecher erschwert, das Fenster innerhalb weniger Sekunden aufzuhebeln. Die Wahrscheinlichkeit steigt, dass der Einbrecher sich durch abschließbare Fenstergriffe von seinem Vorhaben abbringen lässt. Außerdem wird verhindert, dass der Einbrecher, sollte er die Scheibe einschlagen, nicht einfach von außen an den Griff kommt, um das Fenster zu öffnen. Zudem eignen sich abschließbare Fenstergriffe dazu, Ihre Fenster kindersicher zu machen, da die Kinder, bei abgeschlossenem Griff die Fenster nicht ohne weiteres öffnen können.

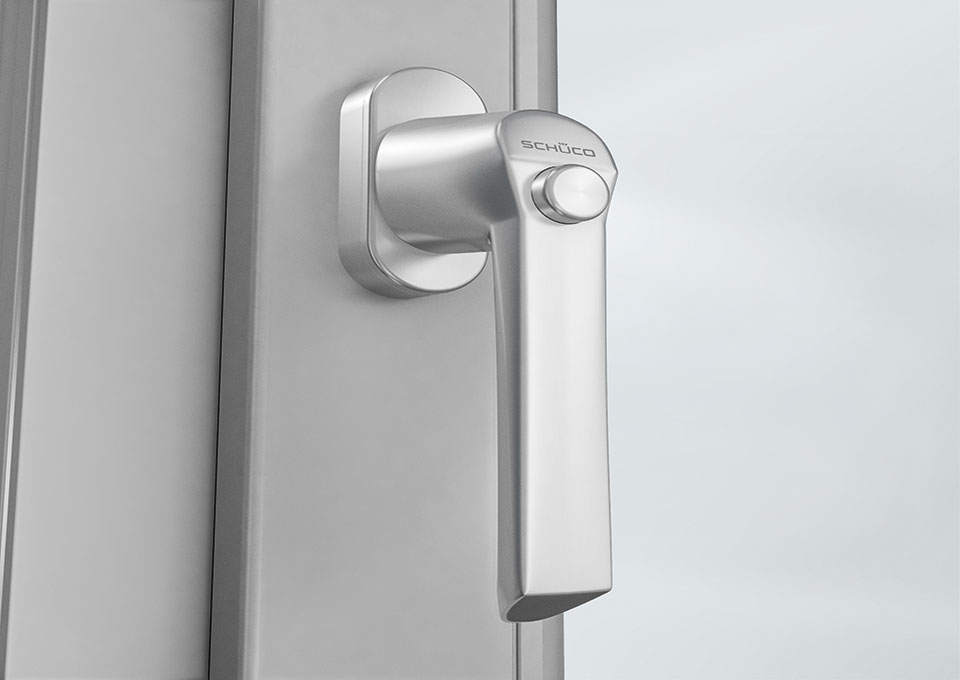

Funktion & Vorteile - Fenstergriffe mit Sperrtaste

Eine weitere Möglichkeit, ein Fenster sicherer zu machen, ist das Anbringen eines Fenstergriffs mit einem Druckknopf. Fenstergriffe die mit einem Druckknopf versehen sind, blockieren die Bewegungsmöglichkeit des Beschlags und der Beschlag wird erst durch Betätigung der Sperrtaste freigegeben.

Vorteile

Fenstergriffe mit Sperrtaste bzw. Druckknopf eignen sich ebenfalls dazu, ein Mehr an Einbruchhemmung zu erhalten. Außerdem eignen sie sich, durch den komplexeren Bewegungsablauf, der nötig ist um das Fenster zu öffnen, auch als Kindersicherung. Auch bei Fenstergriffen mit Sperrtaste sollten Sie darauf achten, ob eine besondere RC*-Rosette zusätzlich gekauft werden muss. Informationen hierzu erhalten Sie in der jeweils zugehörigen Artikelbeschreibung.

*RC = Resistance Class

Sicherheit zum einfachen Nachrüsten

Das modulare Alarmsystem Schüco SoundGuard bietet Ihnen ein Mehr an Einbruchschutz. Schüco SoundGuard besteht mit Glasbruchmelder und Fensteralarm aus zwei Modulen, mit denen sich Schüco Kunststoff-Fenster leicht nachrüsten lassen. Beide Module melden unberechtigte Zutrittsversuche durch lauten akustischen Signalton von 100 Dezibel: Der Glasbruchmelder bei Erschütterung der Glasscheibe und der zwischen Rahmen und Griff eingsetzte Fensteralarm beim Aufhebelversuch.


In diesen beiden Video-Tutorials wird die Montage des modularen Alarmsystems gezeigt:

Schüco SoundGuard Glasbruchmelder



Schüco SoundGuard Fensteralarm
